DESSIN & MODÉLISATION
DE L’EXISTANT
Transformez votre bâtiment existant en base de travail fiable, lisible et exploitable.
Sur un bâtiment existant, un site industriel ou une structure complexe, l’absence de plans fiables peut vite devenir un frein : erreurs de métrés, incertitudes sur les portées, mauvaise coordination entre intervenants, adaptations chantier coûteuses.
Haute précision
Données exploitables
Forte réactivité
Écosystème logiciel
Une chaîne d'outils maîtrisée, du terrain au plan exploitable
Nos équipes combinent scan 3D, traitement de nuages de points, dessin technique et modélisation BIM pour produire des documents adaptés à vos usages métiers
[ Pourquoi ]
Pourquoi modéliser l’existant avant votre projet ?
ANTICIPATION
Réduire les zones d’incertitude
La modélisation de l’existant permet de partir d’une base technique fiable avant de concevoir, modifier, renforcer ou intervenir sur une structure. Dimensions, hauteurs, portées, entraxes, pentes, sections, poteaux, poutres, pannes, contreventements, équipements périphériques : les éléments visibles et mesurables sont relevés, dessinés et structurés. Vous évitez les hypothèses approximatives et limitez les adaptations imprévues en phase travaux.
COORDINATION
Donner une base commune aux intervenants
Plans 2D, maquette 3D, vues, coupes et exports BIM facilitent les échanges entre maîtrise d’ouvrage, architecte, bureau d’études, entreprise travaux et bureau de contrôle. Chaque intervenant travaille sur une représentation commune de l’existant, avec des supports lisibles, partageables et compatibles avec les outils de conception et de coordination.
FIABILITÉ
Décider sur des données exploitables
Un relevé seul ne suffit pas toujours. Sa valeur dépend de sa transformation en documents utilisables : plans, coupes, maquettes, repérages et fichiers compatibles avec vos environnements métier.
[ Méthodologie ]
Notre méthodologie de dessin & modélisation
01
Cadrage & données existantes
Nous analysons votre projet, vos usages et les livrables attendus : plan DWG, maquette 3D, support BIM, dossier d’étude ou base de consultation. Nous exploitons les documents disponibles : anciens plans, DOE, photos, croquis, fichiers DWG ou rapports existants. Le niveau de détail est ajusté à l’objectif réel du projet.
02
Relevé & traitement terrain
Si les données sont absentes ou peu fiables, nous complétons par un relevé sur site, un scan 3D ou des mesures in situ. Les données terrain sont nettoyées, recalées et préparées pour la modélisation. Les dimensions clés sont vérifiées : portées, entraxes, hauteurs, sections visibles et points sensibles.
03
Dessin 2D & modélisation 3D
Nos dessinateurs-projeteurs transforment les données en plans et maquettes exploitables. Plans d’ensemble, coupes, élévations, repérages structurels, volumes et éléments porteurs sont modélisés selon vos besoins. La modélisation peut servir à une étude, une coordination BIM, un diagnostic ou une préparation travaux.
04
Contrôle & remise des livrables
Les livrables sont relus avec une logique de bureau d’études structures : cohérence, lisibilité et exploitation par les intervenants. Les documents sont remis aux formats adaptés : PDF, DWG, IFC, Revit, vues 2D, maquette 3D ou fichiers de coordination. Vous disposez d’une base fiable pour poursuivre votre projet.
[ Nos moyens]
Des moyens terrain et dessin adaptés aux bâtiments existants
NDC26 réalise le dessin et la modélisation de l’existant à partir de relevés terrain, scans 3D, nuages de points et mesures in situ. Objectif : produire des plans 2D, maquettes 3D et supports BIM directement exploitables pour vos études, travaux, diagnostics, renforcements ou projets de transformation.
Scan 3D & mesures in situ
Pour les bâtiments complexes, les zones difficiles d’accès ou les sites sans plans fiables, le scan 3D permet de capturer rapidement l’environnement réel. Les mesures in situ complètent le relevé pour fiabiliser les éléments importants.
Dessin technique & modélisation
Dans la continuité des études de calculs, nos dessinateurs-projeteurs modélisent la charpente à partir des sections et attaches validées. La maquette issue du scan est intégrée aux plans pour contextualiser l’existant et préparer les validations ou le dossier de fabrication.
Approche BE structures
La modélisation n’est pas uniquement graphique. Elle sert de base à l’analyse, au diagnostic, au calcul, au renforcement ou à la coordination chantier. Les ingénieurs, techniciens scan et dessinateurs travaillent sur une chaîne commune.
Formats exploitables
Les livrables sont fournis dans les formats utiles pour vos workflows : DWG, PDF, IFC, Revit, maquette 3D ou supports compatibles avec vos outils CAO/BIM.
[ Livrables ]
Ce que vous recevez
Plans 2D de l’existant
Plans d’ensemble, vues en plan, élévations, coupes, repérages structurels, cotations et annotations utiles à la compréhension du bâtiment.
Maquette 3D / BIM
Modélisation des éléments principaux de structure et de l’environnement visible, exploitable pour vos études, coordinations, simulations ou projets de transformation.
Fichiers DWG / IFC / Revit
Exports adaptés à vos équipes, à vos bureaux d’études, à votre architecte ou aux entreprises intervenantes.
Plans de coordination & préparation fabrication
Plans d’ensemble cotés, pièces repérées, détails d’assemblages, plans de débits et listes associées peuvent être produits selon le besoin du projet. Ces documents facilitent les validations avec la maîtrise d’ouvrage, le bureau de contrôle et les entreprises avant travaux.
[ Etude de cas ]
De l’existant relevé aux plans exploitables.

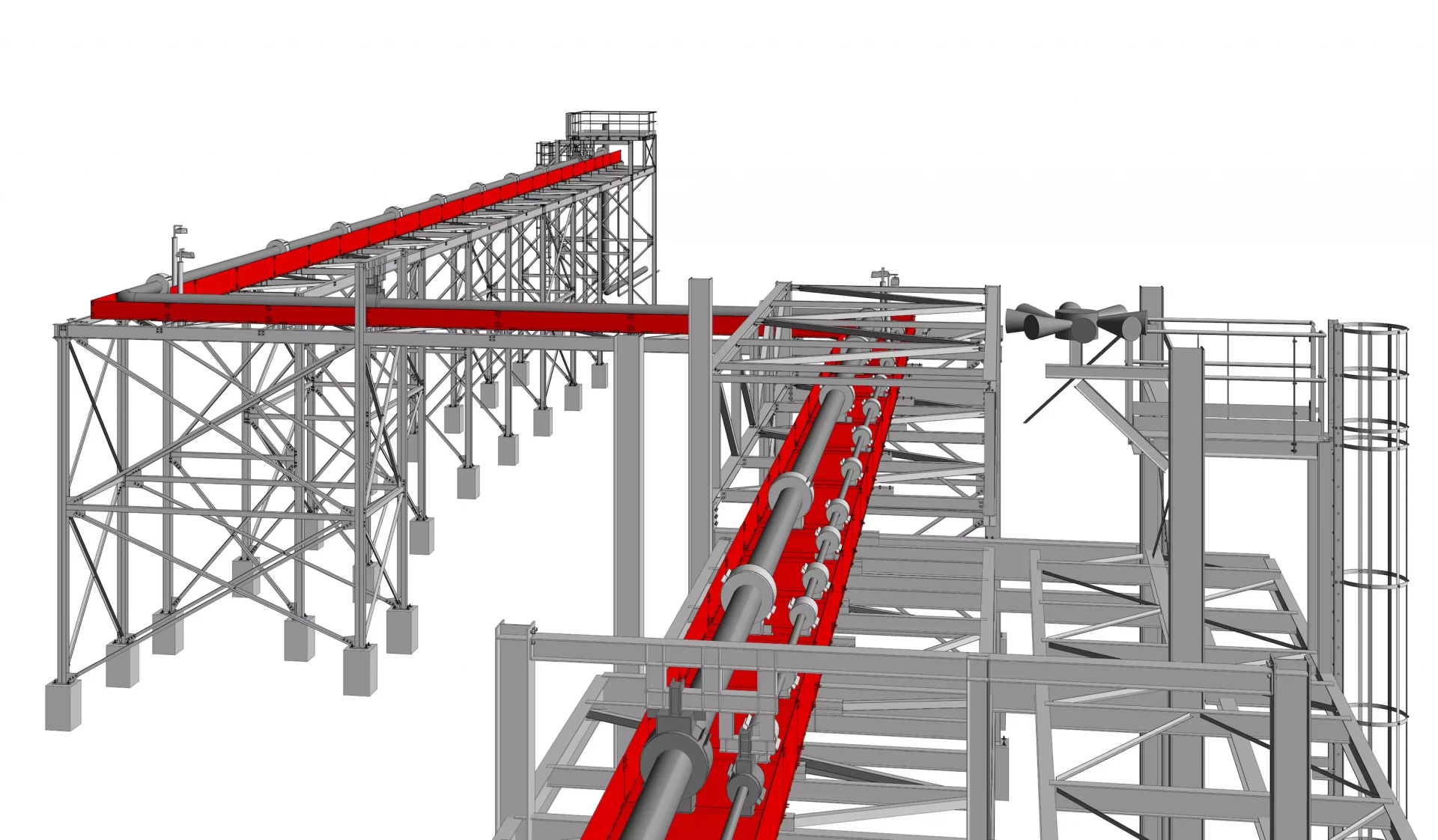

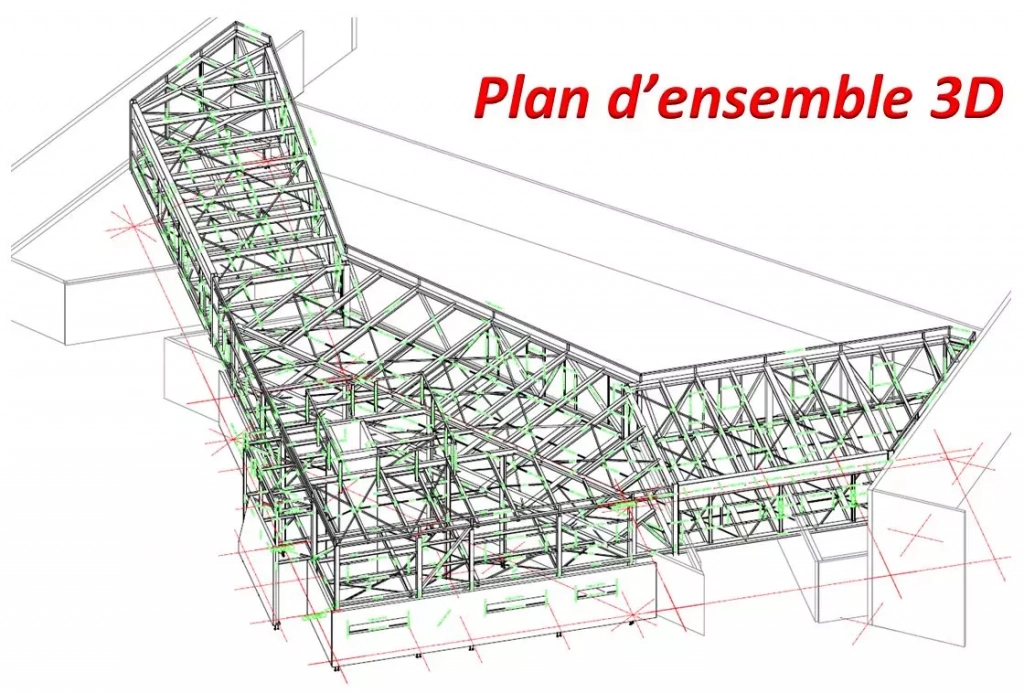

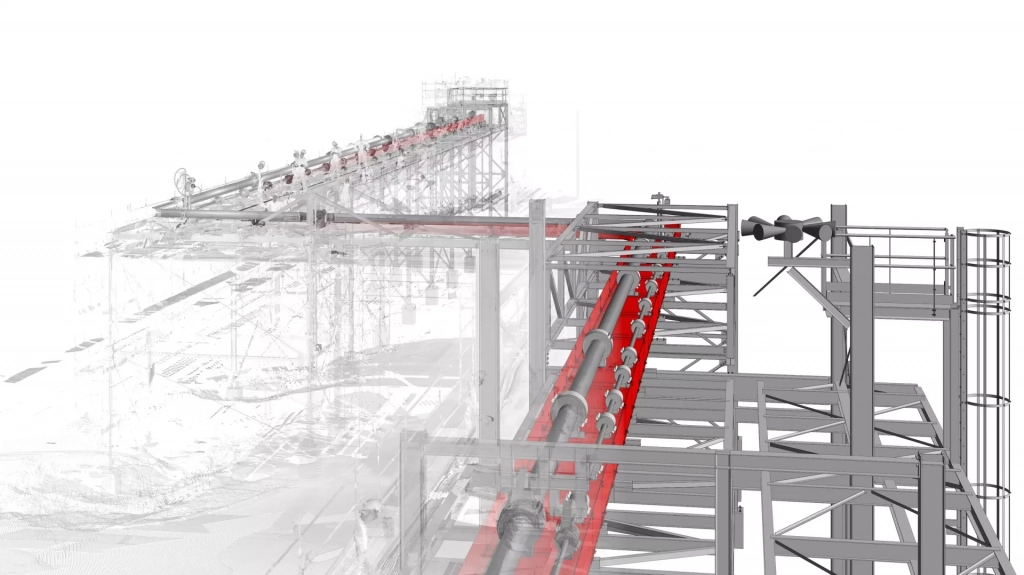

Quelques exemples de plans, maquettes 3D, repérages structurels et livrables produits par nos équipes dessin pour fiabiliser vos projets
[ Notre valeur ajoutée ]
Transformer l’existant en donnée projet fiable
Le plan n’est pas une simple représentation. C’est une base de décision.
Chez NDC26, le dessin et la modélisation de l’existant s’inscrivent dans une approche globale de bureau d’études structures. Nos équipes ne se limitent pas à reproduire une géométrie : elles produisent des supports pensés pour être utilisés dans un contexte réel de projet.
Techniciens scan, dessinateurs-projeteurs, ingénieurs calcul et spécialistes structure travaillent ensemble pour produire des documents cohérents, lisibles et directement exploitables.
Cette synergie permet de passer d’un bâtiment parfois mal documenté à une base de travail fiable pour concevoir, diagnostiquer, renforcer, consulter les entreprises ou préparer les travaux.
,,
Nous avions des plans incomplets et plusieurs zones difficiles à interpréter. NDC26 nous a fourni une modélisation claire de l’existant, qui a permis d’aligner rapidement le bureau d’études, l’architecte et les entreprises travaux. Un vrai gain de temps en phase de préparation.
Maître d’ouvrage
bâtiment industriel existant
[ Votre projet ]
Besoin de plans fiables de votre bâtiment existant ?
Réduisez les incertitudes
Facilitez la coordination
base exploitable
[ FAQ]
FAQ Dessin & modélisation de l’existant
Quelle est la différence entre scan 3D et modélisation de l’existant ?
Le scan 3D capture la géométrie réelle d’un bâtiment sous forme de nuage de points. La modélisation de l’existant transforme cette donnée brute en plans, maquettes et fichiers exploitables : DWG, PDF, IFC, Revit ou autres formats selon les besoins.
Faut-il forcément réaliser un scan 3D ?
Pas toujours. Si les plans existants sont fiables et suffisants, ils peuvent servir de base. En revanche, lorsque les plans sont absents, incomplets, anciens ou incohérents avec le bâtiment réel, un relevé terrain ou un scan 3D permet de sécuriser la modélisation.
Quels éléments peuvent être modélisés ?
Selon le besoin : poteaux, poutres, pannes, contreventements, planchers, charpente, hauteurs, pentes, travées, équipements périphériques, volumes, interfaces visibles et zones sensibles du bâtiment.
Quels formats pouvez-vous livrer ?
Les livrables peuvent être remis en PDF, DWG, IFC, Revit ou autres formats compatibles avec vos outils CAO/BIM, selon les usages attendus.
La modélisation peut-elle servir à une étude de faisabilité ou de renforcement ?
Oui. C’est l’un de ses principaux intérêts. Elle fournit une base fiable pour analyser la structure, préparer une étude de faisabilité, localiser des renforcements, intégrer de nouvelles charges ou coordonner les travaux.
Pouvez-vous intervenir sur site occupé ?
Oui, sous réserve des contraintes d’accès et de sécurité. L’intervention est préparée en amont pour limiter la gêne sur l’activité du site.
Intervenez-vous partout en France ?
Oui. NDC26 peut organiser des interventions sur l’ensemble du territoire, avec optimisation des déplacements lorsque plusieurs sites sont à relever ou modéliser.
